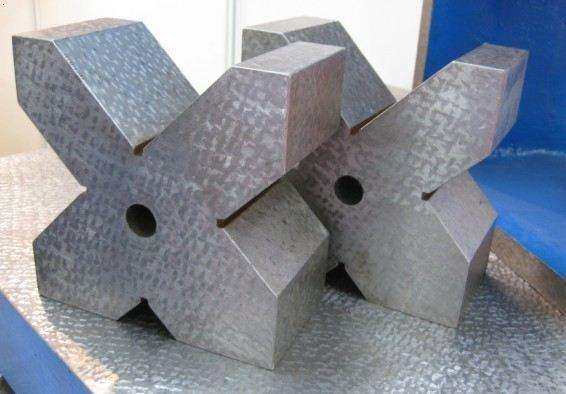

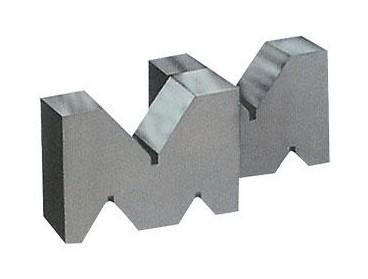

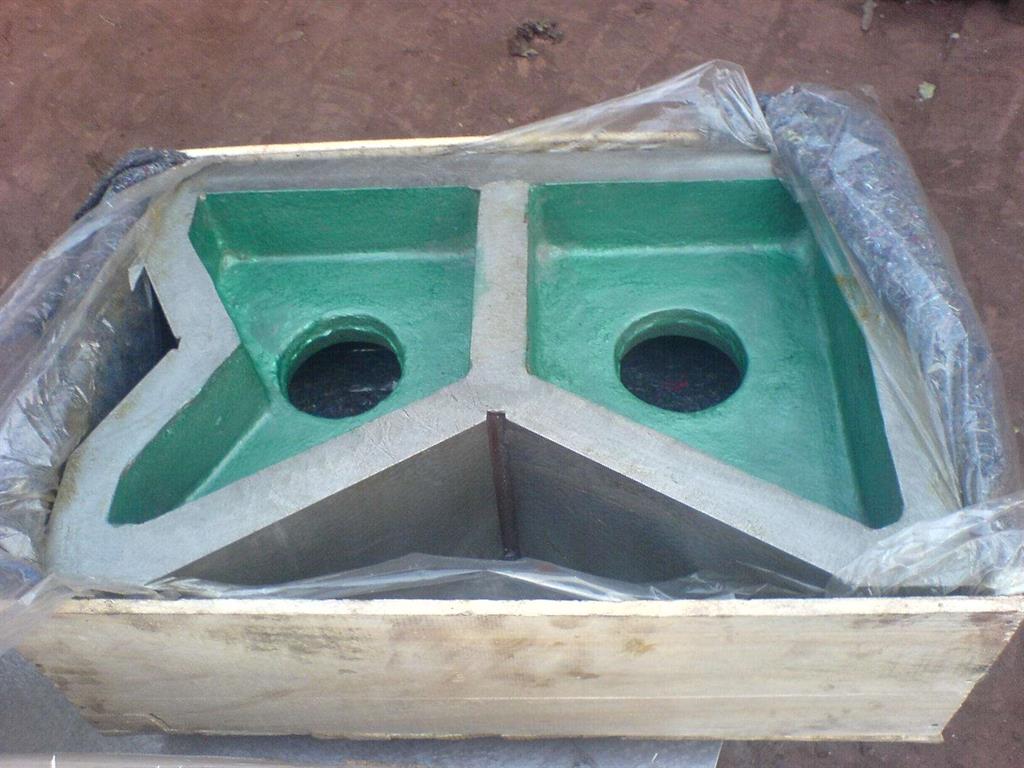

V型架的作用：V型架主要用來安放軸、套筒、圓盤等圓形零件，以便找中心線與劃出中心線，一般V型架都是兩塊為一副，兩塊的平面與V型槽都是在一次裝夾中加工出來的，精密V型架的尺寸相互表面間的平行度、垂直度誤差在0.01mm以內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度、平行度的誤差也在0.01毫米以內，精密V型架也可做方箱使用，帶有夾持支架的V型架可以把圓柱形零件牢固的夾持在V型架上，翻轉的各個位置進行劃線。
